1、電子圍欄概述 電子圍欄分兩個部分組成，脈沖電子圍欄主機和電子圍欄前端。前端設備主要是探測器，為適應室外天氣，減少誤報，探測器選用脈沖電子圍欄探測器。
當有人試探接觸脈沖電子圍欄時，就會被脈沖電子圍欄上的高壓脈沖擊退，若有人破壞或強行入侵時，探測器探測到電子圍欄被破壞和有人非法翻越時造成的電子圍欄線短路、斷路或者惡意拆開主機時，探測器發出報警信號，并通過報警線路傳輸至管理中心。管理中心的保安人員通過電子地圖，可以迅速確定非法翻越的具體位置。同時通過視頻聯動，使相應的攝像機圖像畫面在監視器上彈出，使管理中心的保安人員能觀察到現場情況。探測器報警信號也會觸發現場警號發出報警聲，夜間還會觸發現場燈光給攝像機補光。
2、電子圍欄簡介
相對傳統的電子圍欄產品，技術上實現了革命性的突破，也是目前國內最先進的電子圍欄產品。主要優勢如下：
-
特有的技術可以實現前端圍欄上的每根線都有電擊，讓入侵者無機可乘；
-
具有LED指示功能，能在主機面板上直接顯示出電子圍欄上的工作狀態；
-
具有LCD顯示，能實時顯示每根線上的實際電壓值；
-
具備高低壓自由切換功能，可以在白天用低壓模式，既能起到阻擋報警的作用，同時降低打擊力度，晚上用高壓模式，加大打擊力度；
-
主機內部可直接配備蓄電池，方便管理；
-
通過外接鍵盤控制器可遠程設置并調控主機的工作狀態，更具人性化設計。

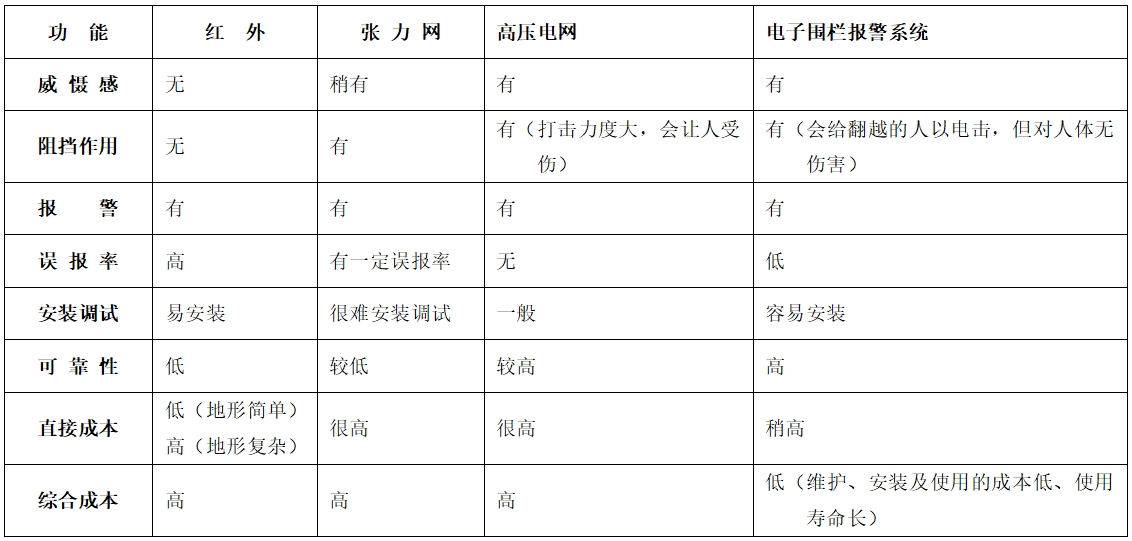

電子圍欄報警系統與其他周界安防產品的比較

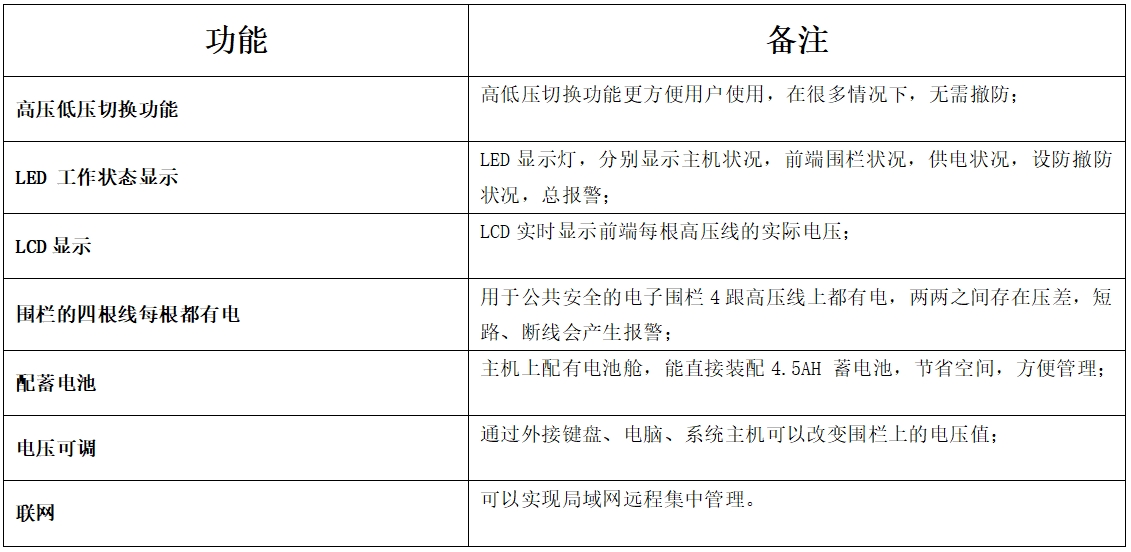

電子圍欄報警系統的功能特點
3、系統設計依據
《安全防范工程技術規范》GB 50348-2004
《上海市重點單位重點部位安全技術系統要求防范》DB31/329.5-2005
《防盜報警控制器通用技術條件》GB 12663-2001
《安全防范工程技術規范》GB 50348-2004
《入侵探測器 第1部分：通用要求》 GB 10408.1－2000
《入侵探測器 第4部分：主動紅外入侵探測器》 GB 10408.4－2000
《防盜報警控制器通用技術條件》GB 12663-2001
《安全防范系統驗收規則》GA 308-2001
《安全防范工程程序與要求》GA/T 75-94
《入侵報警系統技術要求》GA/T 368-2001
《報警系統電源裝置、測試方法和性能規范》GB/T 15408-1994
《安全防盜報警設備安全要求和試驗方法》GB/T 16796-1997
《民用建筑電氣設計規范》JGJ/T16-92
《電氣裝置安裝工程接地裝置施工及驗收規范》GB6510-92
《工業企業通訊接地設計規范》GBJ79-85
《智能建筑弱電工程設計施工圖集》GJBT-471
《智能建筑設計標準》GB/T50314-2000
《弱電工程通用技術標書》DG/TJ08-603-2002
《智能建筑弱電工程設計施工圖集》
《電氣裝置安裝工程電纜線路施工及驗收規范》GB50168-92
《建筑物防雷設計規范》GB50057-94
《安全防范工程程序與要求》GA/T75-94
《安全防范系統通用圖形符號》GA/T74-2000
《建筑電氣安裝工程質量檢驗評定標準》GYT253-88
4、系統設計說明
周界形狀不太規則，周界很長，可在圍墻的頂端架設脈沖電子圍欄探測器以達到防范不法分子闖入。
防范區域合理劃分，與前端一一對應，做到報警時準確定位，并通過控制中心輸出報警信息。
占地面積較大，周界較長，這對于系統信號傳輸以及電源供應都是一個嚴峻的考驗。但將其為分為幾部分，各部分分別設置周界的話會影響整體性，因此本方案設計周界系統仍在整體外圍設置脈沖電子圍欄探測器，但線路信號傳輸上可分將各個不同部位的探測器分為多組，采用總線傳送至管理中心報警主機，則每條總線上的距離均可滿足系統信號傳輸要求，充分保證系統穩定性。對于電源部分，主機的電源插頭直接接市電220伏，無需外接變壓器。
為減少系統的管線敷設，避免中心/前端管線繁多、雜亂，不利于后期的管理維護等問題，采用總線傳輸方式。
前端探測器均通過總線式報警輸入模塊接入周界報警系統總線，在控制中心通過總線制報警接收設備、系統管理計算機及管理軟件對報警信號進行接收和處理，并外接聲光報警器，在報警時實現聲光提示和電腦顯示。
周界防越報警系統主要設備采用電子圍欄。
5、系統性能
有強大的威懾作用，有效阻退入侵者，防護周界區域，對翻越行為提供及時的報警；
適用性強，抗誤報性能較好，防范效果佳；
現場報警阻退入侵者并引起廠內職工注意防范；
系統劃區域管理便于報警區域的準確定位；
中心警情提示直觀，警號、電子地圖等多種報警提示；
聯動監控圖像報警，聯動夜間監控輔助光源；
通過中心實現對前端設備的狀態控制；
安全可靠對人體無直接傷害。
